自學單片機是一場苦旅，這在第一次面對復雜的燒錄界面的時候就會有深刻的感受，面對這么多參數的界面，該如何讓自己苦心編寫的程序運行在單片機上呢？下面就給大家介紹一下。

　　先，將燒寫線把開發板與電腦連接，安裝驅動之后，燒寫程序能自動識別設備

　　1，安裝USB驅動程序，驅動程序在學習光盤中，具體安裝方法參 考配套“使用說明書”

　　2.驅動安裝完后，請檢查USB的COM 端口號。

3.程序燒錄時，要滿足下面各參數的設置情況，

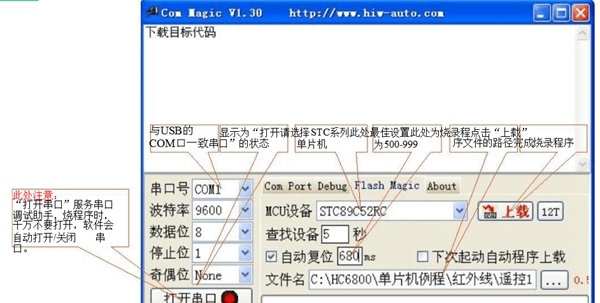

打開c om m a gic.e xe燒錄軟件，選種“Fla sh Ma gic”選項卡，請按圖設置

燒錄成功的顯示

燒錄方法及問題解決：

　　1. 確認燒錄步驟：插上usb后，沒有燈亮的，然后點擊電腦的download，L1亮了，這時立刻按下板子的電源開關，然后L2亮了，這樣就開始燒錄了。 PS：每一步都必須按照上面的操作，如果燈的指示有誤表明有硬件問題 2. 截圖燒錄軟件 在1的基礎上確認好了，是最后燒錄不行，確認下圖需要設置的地方是否正確。

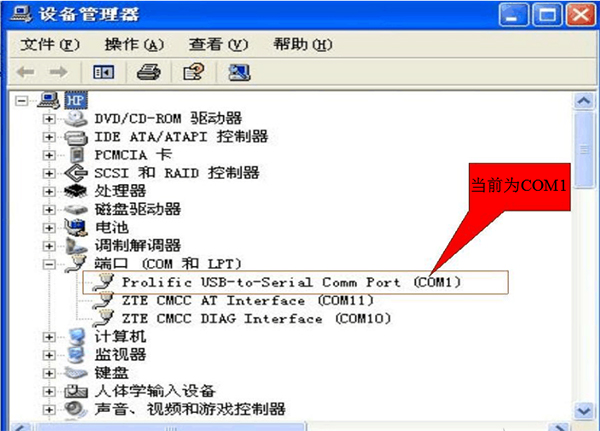

　　關于串口號：并非一定如圖所示是com5，具體在安裝驅動后看“我的電腦”右鍵——“屬性”——“設備管理器”——“端口（COM和LPT）”，與“USB-SERIAL CH340”一致。

串口打開失敗的錯誤，要么是沒有安裝驅動ch340，要么是沒有選擇正確的com口，用上述方法即可查看。

　　若出現以下兩個情況的話

   　一、確認板子是平放在桌面上的，底部是不接觸任何東西影響電路的

　　二、試試把芯片取下來，再放會去，注意芯片缺口是朝向數碼管的，另外壓芯片的那把手，壓到水平位置，不能壓得過低

　　三、用杜邦線把P1.0和P1.1接到地GND上，然后按流程正常燒錄

　　PS：到了第三還是不行的話，返回第二再做一次，如果還是不行就請聯系客服。

　　單片機無法燒錄程序的解決辦法

　　1.單擊下載按鈕，讓軟件向單片機寫入程序，如果出現這個提示無法下載，請?jiān)谙螺d狀態下關閉單片機電源再重新打開，看燒寫過程開始沒有

　　2.如果還沒有，請檢查COM端口設置的是不是你連接編程器或者開發板的端口，數據線有沒有連接好

　　3.將串口的波特率降到最低1200，如果1200時寫入程序正常，下次寫入時再逐漸提高。

　　4.有些開發板在P30和P31口處設置了跳線，請檢查一下跳線設置是否有問題

　　5.以上都不管用，請你檢查使用的單片機是否是STC單片機，AT單片機是不支持使用這個軟件下載程序的。可以嘗試更換一個單片機芯片試試。
