西爾特編程器安裝步驟和對系統平臺要求
以下西爾特編程器5004實例來進行操作說明，從工作原理的介紹，對系統平臺有什么要求和程序在安裝過程需要注意的地方。
什么是 SUPERPRO 5004 系列
SUPERPRO/5004GP 是一種超高速異步萬用量產編程器，通過標準 USB 電纜與 PC 之 USB 口聯接， 聯機軟件提供了極其友好的用戶界面，強大的功能和靈活性。 SUPERPRO/5004EGP是 SUPERPRO/5004GP 的經濟型，除支持器件略低于 SUPERPRO/5004GP外，其他功能等同與SUPERPRO/5004GP。 兩者均為西爾特（XELTEK）第八代高速編程器產品。
西爾特編程器基本性能：
4 個完全獨立的編程模塊，完全異步操作，工作效率極高。處理速度極高。144 腳通用管腳驅動電路。通用適配器，可以直接支持144 腳以下器件。
支持常規和低電壓E/EPROM、FLASH、單片機、PLD、SRAM。對芯片操作前檢查芯片管腳接觸不良與否。異步方式（量產模式），每個模塊實時檢測芯片插入狀態控制其自動開始燒寫，無須等待其他芯片插入。 軟件特點： Windows XP / Vista。支持大量器件，類型包括多個廠家的 E/EPROM、FLASH、SRAM、CPLD/EPLD/SPLD、MCU 等。支持 Binary、Intel（普通型或擴展型）Hex、Motorola S、Tektronix (普通型或擴展型)、Jed、pof 等多種文件格式。 支持器件（144 引腳數及以下）插入測試。集成化全屏幕緩沖區編輯環境，附有填充、拷貝、移動、交換等命令。支持工程文件管理。
支持批處理命令。
系統最小配置如下：IBM-PC 586 或奔騰兼容機，臺式或手提電腦，至少有一個符合 USB2.0 標準的通用串行總線接口。
系統要求：Windows XP / Vista XP 操作系統。
硬件要求：需要有光驅，硬盤大于800Mb 剩余空間。
標準包裝如下：
西爾特編程器主機一臺。 USB 接口連接線纜一根。 外置式開關電源一只。 安裝軟件（光盤）一張。 用戶手冊一本。 用戶保修/登記卡一張
安裝
如果你是第一次使用 Xeltek 公司的基于 USB 口的通用編程器，這章內容將會幫助你正確安裝編程器應用軟件和連接編程器硬件。USB 設備是即插即用的設備，在第一次安時，Windows 將調用“添加新設備向導”掃描所 有可用的 INF 文件，試圖找到合適的驅動程序。為了避免 USB 設備安裝可能造成的麻煩，我們強烈地建議你先安裝編程器應用軟件，安裝程序將自動處理 USB 設備安裝所需的 INF 文件和驅動程序。
安裝西爾特編程器應用軟件
從隨機的 CD-ROM 盤上安裝

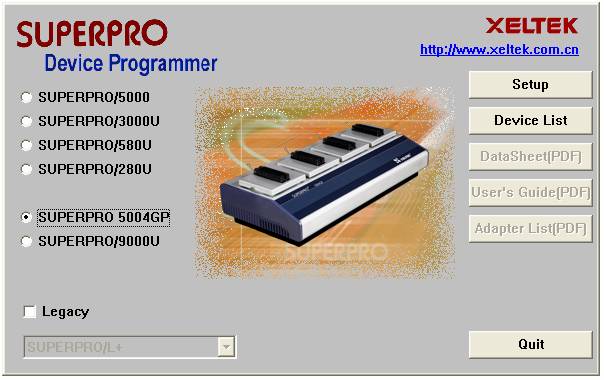

將隨機的 CD-ROM 盤放入 CD-ROM 驅動器。 如果是自動啟動的，安裝軟件將彈出對話框讓你選擇編程器型號；如果是手動的，請執行 CD-ROM 盤上根目錄下的 Setup.exe 文件。
根據你所購買的編程器，選擇對應的型號，點擊對話框按鈕“Setup”安裝編程器應用軟件。
注意：不同的編程器對應不同的應用軟件，不可以混用。
從 Internet 網上下載安裝軟件
下載相對應的編程器型號的安裝軟件。該軟件通常 為一個可自解壓文件，執行該文件即可安裝編程器應用軟件。
軟件安裝過程

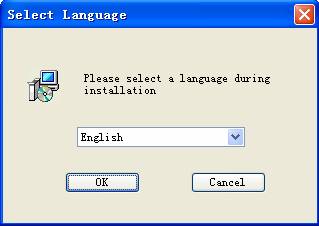

安裝軟件將會分步執行，用戶可根據需要修改安裝過程中的缺省設置。 第一步：安裝語言選擇界面，請根據需要選擇安裝過程使用的語言。

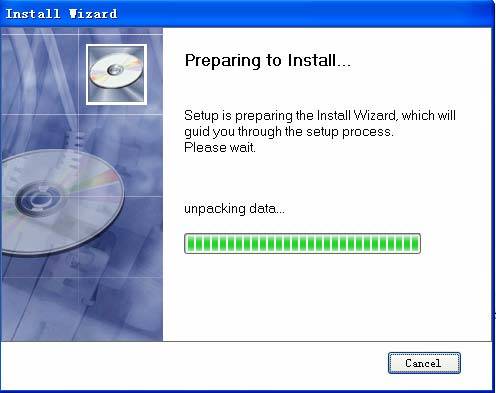

點擊按鈕“OK”會出現“準備安裝”對話框。
西爾特SUPERPRO 5004GP量產編程器

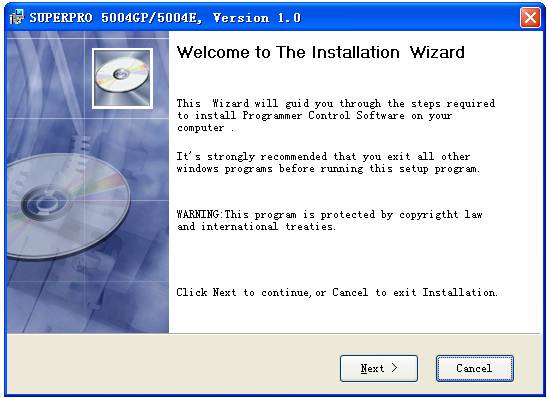

該對話框運行完畢，會自動彈出一個對話框。（如下圖） 第二步：
點擊按鈕“Next>”，進行下一步安裝。
第三步：

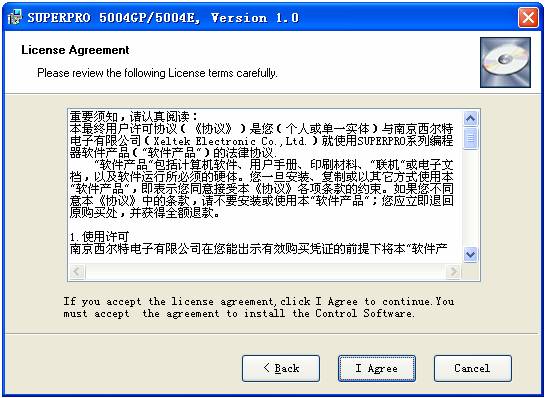

仔細閱讀本許可協議，必須接受該協議才能繼續安裝。如繼續，請點擊按鈕“I Agree”進行下一步安裝，否則，點 擊按鈕“Cancel”退出安裝。
第四步：

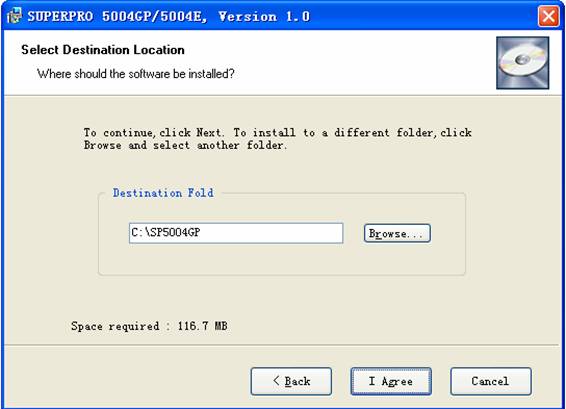

該步驟讓用戶選擇安裝路徑，點擊按鈕“Browse”可以改變缺省的安裝路徑，點擊按鈕“Next>”繼續安裝。
第五步：
西爾特SUPERPRO 5004GP量產編程器

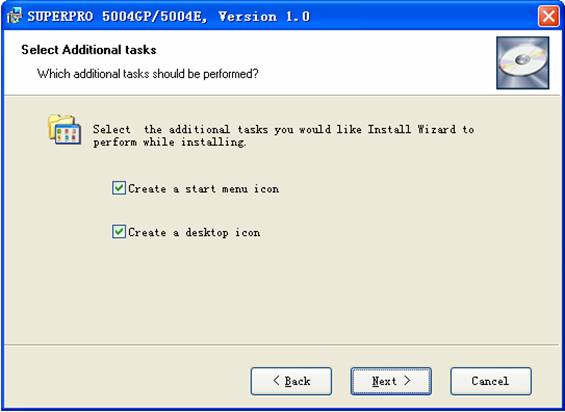

該步驟讓用戶選擇是否創建桌面和開始菜單的快捷方式，選擇默認，請點擊按鈕“Next >”繼續安裝。
第六步：

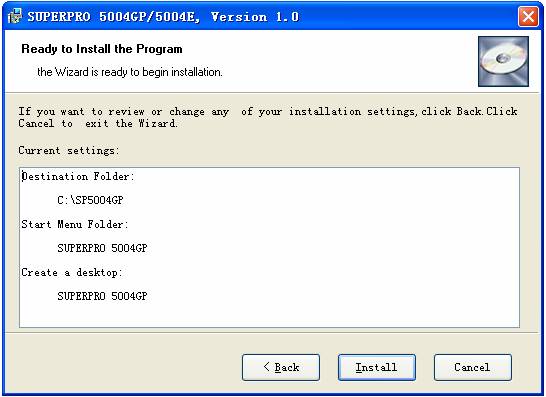

檢查以上安裝步驟所進行的設置，點擊按鈕“Install”進行下一步安裝。
第七步：

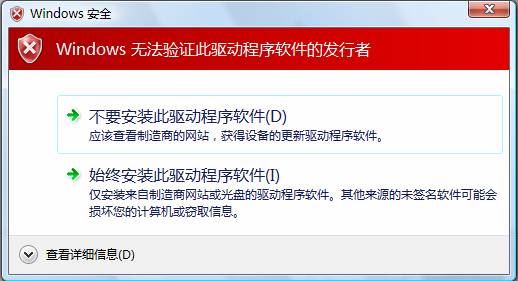

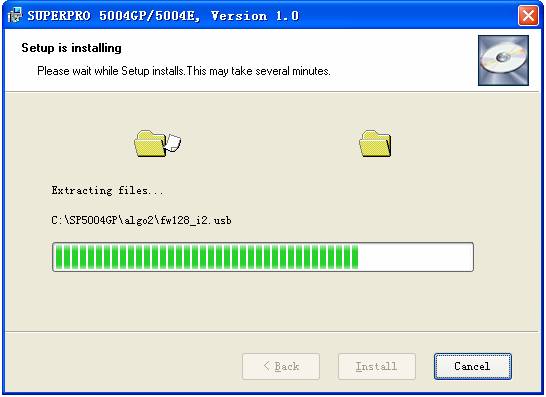

該步驟進行文件拷貝、驅動程序安裝、軟件注冊等工作。 如果用戶的操作系統 Windows Vista，可能會出現如下畫面：
此時，請選擇“始終安裝此驅動程序軟件(I)”，然后等待直至出現如下畫面：
第八步：
點擊按鈕“Finish”，安裝結束。
連接硬件和驅動程序的安裝
通過 USB（通用串行總線）接口將計算機與編程器硬件連接，打開編程器硬件電源。 安裝完編程器應用軟件后，編程器與計算機的第一次連接引起驅動程序的安裝會變得很簡單，用戶只需等待安裝過程的結束即可。驅動程序的安裝會依次會出現如下界面：
SUPERPRO 5004GP量產編程器
實際的界面可能有些差別，請等待該過程的結束。驅動程序的安裝過程中，請勿執行其它應用程序。
運行西爾特編程器應用軟件
用戶應對 Windows 操作系統有一定的了解，并可較熟練地使用鼠標。
編程器應用軟件通過 Microsoft WinSock 協議調用 SP5000 的應用軟件，實現對 4 個獨立模塊的統一管理。 多個應用軟件之間的通訊需要一定的時間來完成，這期間常常會彈出一個等待窗口，建議用戶此時停止操作，等待 應用軟件之間的通訊結束。
SUPERPRO 5004GP量產編程器

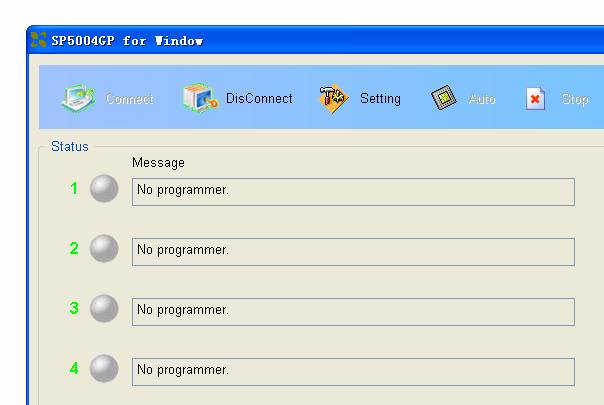

編程器應用軟件在啟動后會立即與編程器硬件通訊并初始化。
SUPERPRO 5004GP量產編程器
以上圖示表示通訊失敗，請按如下步驟檢查： 編程器與計算機的連接，并打開電源

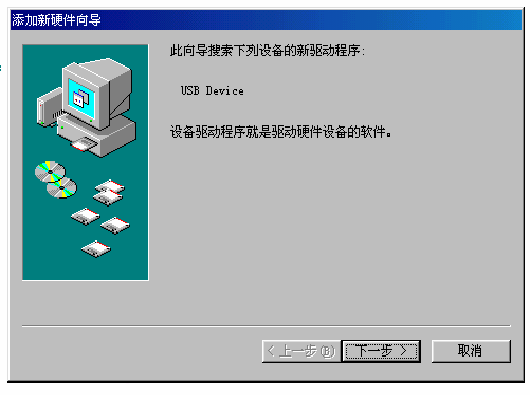

正確的安裝步驟。如果在安裝編程器應用軟件之前，連接編程器硬件，計算機檢測到新硬件，出現如下窗 口：
SUPERPRO 5004GP量產編程器
請立即按“取消”按鈕，避免操作系統使用兼容 ID 安裝驅動程序，造成麻煩。
注：由于SUPERPRO/5004GP 的四個模塊是獨立的，只要有兩個（包括）以上模塊是好的，用戶在急需時仍然可以使用 SUPERPRO/5004GP。
